Mathcad不仅是一款强大的工程计算工具，也在数学图形可视化方面提供了丰富而直观的功能。在科研、教学和工程应用中，绘制二维曲线用于展示函数关系、表达数据趋势、验证模型精度尤为重要。围绕“Mathcad怎么绘制二维曲线，Mathcad图表坐标轴设置技巧”这一主题，本文将以操作为核心，详细讲解如何在Mathcad中高效绘图，以及如何灵活配置坐标轴参数来优化图表效果，使其既专业又易读。

　　一、Mathcad怎么绘制二维曲线

　　在Mathcad中创建二维曲线图的过程是将数值表达与可视化展示结合的常用操作。无论是用来表达函数关系，还是展示实际数据点，都可以通过X-Y图表形式直观呈现。以下是绘制函数曲线的标准流程，适用于大多数工程和科研用户的需求。

　　1、定义变量和函数表达式

　　绘图前，需要先设置一个自变量范围，并定义函数关系。例如，为了绘制正弦函数的图像，可以依次输入以下内容：

　　（1）输入自变量范围

　　这表示变量`x`从0到10，以0.1为步长进行取值。

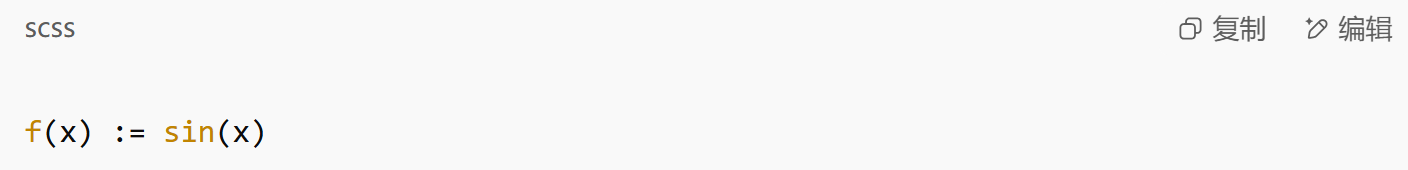

　　（2）定义对应的函数表达式

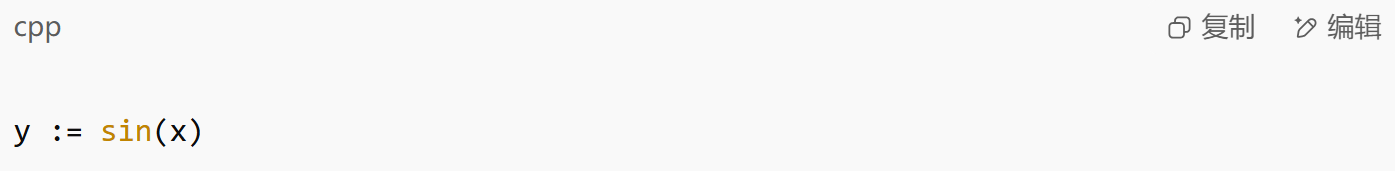

　　或者，如果希望先得到函数值，也可以直接写成：

　　2、插入图形并绘制

　　完成变量设置后，就可以插入图形进行可视化。

　　（1）点击“插入”菜单

　　选择“插入”>“图形”>“X-Y图”，在工作区域中会出现一个空的二维图框。

　　（2）配置横纵坐标数据

　　在图框中，点击横轴部分，输入变量`x`；点击纵轴部分，输入表达式`f(x)`或变量`y`。图形会自动绘制出对应的曲线。

　　（3）调整图形外观（可选）

　　用户可以通过右键点击图形区域，打开“格式”选项，对图形线条样式、颜色、标签进行进一步美化，使其更适合报告展示。

　　这个方法适用于任意可计算表达式，只需更换函数体即可绘制不同形状的二维函数曲线。对于工程模型结果、数学教学可视化、物理波动演示等场景都非常实用。

　　2、数据点图绘制方法

　　当需展示实验数据或离散点集时，使用矩阵方式导入数据更合适。

　　①输入数据矩阵

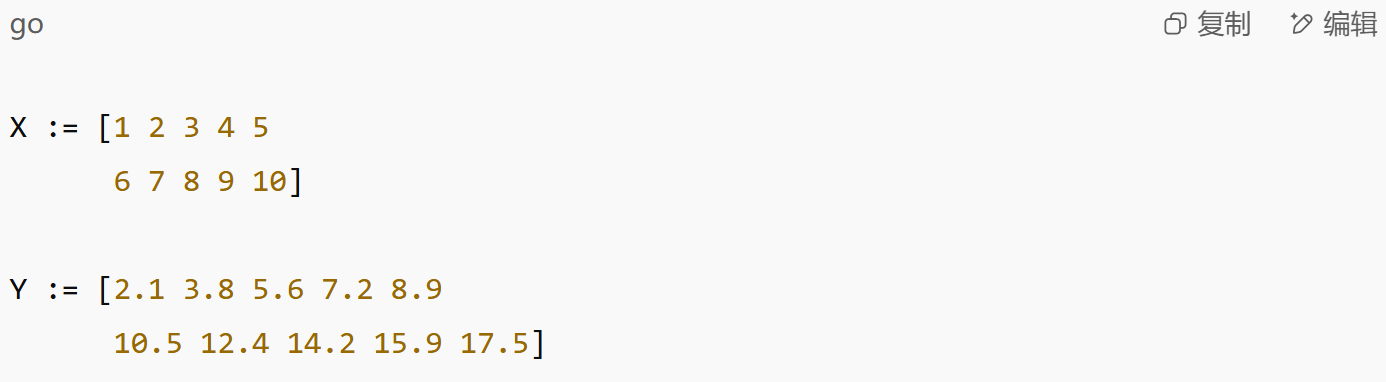

　　例如：

　　②插入图表并输入X,Y变量

　　同样通过菜单插入“X-Y图”，在X轴填写`X`，Y轴填写`Y`，图表就会显示点阵或折线图。

　　③选择点图或线图样式

　　通过右键点击图表区域，选择“格式（Format）”，可设定是否显示为点、折线或点线混合。

　　3、多曲线绘制

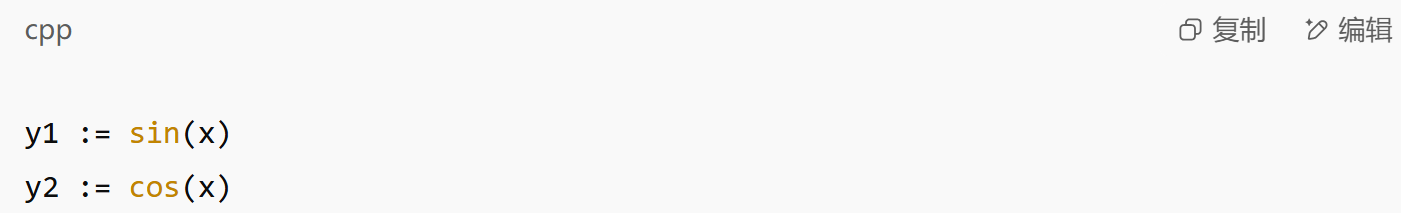

　　支持在一张图中叠加多条曲线。只需在Y轴位置依次输入多个表达式或变量，如：

　　然后在图表Y轴栏填写`y1,y2`，即可同时绘制两条曲线，方便对比不同函数形状。

　　二、Mathcad图表坐标轴设置技巧

　　图表初始状态虽然可显示基本图形，但为了增强展示效果和阅读性，还需对坐标轴进行细致设置。Mathcad提供了图形格式化窗口来调整坐标轴的刻度、标签、比例、颜色等属性。

　　1、修改坐标轴范围

　　①双击图表进入格式窗口

　　在弹出的“图形格式”对话框中，切换到“坐标轴（Axes）”页签。

　　②手动输入坐标范围

　　在“X Axis”与“Y Axis”区域中，可分别设置“Minimum”、“Maximum”、“Tick Interval”，如：

　　X轴最小值：0

　　最大值：10

　　间隔：2

　　这样可使图表只显示目标区域范围，更聚焦重点数据段。

　　2、调整刻度样式

　　坐标轴可设定为对数轴、自动刻度或定制刻度。比如在处理指数函数或多数量级数据时启用对数轴更具表现力。

　　3、编辑坐标轴标签与字体

　　①点击“Titles”页签

　　可以自定义横轴和纵轴的文字，例如输入“时间（秒）”、“位移（m）”等，增强图表语义。

　　②设置字体和字号

　　切换到“Font”页签，可选择字体样式（如Arial、Times New Roman），也可设置字号、颜色等以配合文档整体风格。

　　4、坐标轴单位处理

　　若变量带有单位（如m、s、kg等），Mathcad会自动解析单位并显示在坐标轴末端。但在单位制混用时，用户可选择是否显示或转换单位。例如将米（m）转换为毫米（mm），需要统一变量单位或通过显示格式设置实现。

　　5、图形网格线与背景颜色

　　在“Grid”页签中可开启坐标背景网格，使数据趋势更清晰；“Color”页签可自定义图表背景、边框与曲线颜色，便于视觉识别。

　　三、Mathcad二维图形在工程报告中的应用延展

　　二维图不仅是视觉展示工具，更能辅助分析判断和决策。以下是结合Mathcad图形的常见实际应用：

　　1、模型结果对比分析

　　通过绘制多个模型在同一坐标下的输出结果，如多个材料的应力-应变曲线、不同温度下的反应速率图，可直接比较模型表现差异。

　　2、实验数据拟合与趋势判断

　　在图中叠加实验点与理论曲线，有助于判断拟合质量、校验模型是否符合实际，如曲线是否经过大多数数据点、残差分布是否均匀。

　　3、动态图构建与时间序列模拟

　　Mathcad支持定义动态变量，结合滑块设置可在图中实时观察函数变化对曲线形状的影响，例如模拟调节频率、波形形态随参数变化情况。

　　4、图形嵌入工程文档

　　Mathcad图形可直接复制粘贴至Word、PPT等报告材料中，保持分辨率清晰，特别适合撰写技术文档或科研论文，提高图文结合的表达力。

　　总结

　　Mathcad怎么绘制二维曲线，Mathcad图表坐标轴设置技巧这个主题涵盖了从基础到进阶的全流程操作。通过掌握变量定义、图形插入、多曲线叠加及坐标轴调整等要点，用户可以灵活应对工程中各种数据可视化需求，不仅提升图表美观度，更增强其科学性与解读价值。
