如何用Mathcad创建数学模型，如何用Mathcad制作数据可视化这个主题对科研、工程及教学领域的用户而言极具实用价值。Mathcad作为一款工程公式可视化计算软件，具备强大的公式输入、函数构建、实时计算和图形输出能力。它让复杂的数学建模过程变得更加直观、易操作，同时也使得数据分析结果更具说服力。本文将围绕如何使用Mathcad进行建模以及如何生成可视化结果两个核心操作展开讲解，并进一步探讨它在工程项目中的综合应用潜力。
一、如何用Mathcad创建数学模型
使用Mathcad进行建模的首要步骤是明确定义问题结构，即将实际问题抽象为数学公式、参数、变量以及函数的组合。Mathcad的工作流程强调“所见即所得”，公式录入与结果实时显示同步完成，这种特性在构建模型时尤为高效。
1、变量与常量的初始化

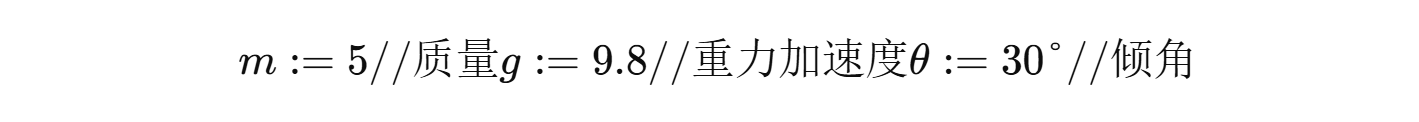

在建模过程中，首先需要为模型中涉及的量进行定义。例如：
所有变量的单位支持设置，Mathcad能自动执行单位换算，这是其区别于一般计算工具的重要优势。
2、函数构建与模型表达

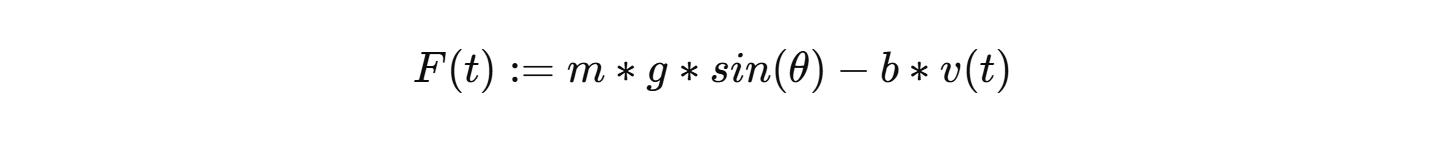

用户可通过键入自然数学语法表达式快速构建函数，如牛顿第二定律建模：
Mathcad会自动识别函数依赖关系，并可调用已定义变量和其他函数，支持嵌套。
3、求解模块处理联立或微分方程
如果建模过程中涉及方程组或ODE，Mathcad提供了`solve block`模块。基本格式如下：
求解微分方程如：
使用ODESolve工具即可得到完整解。Mathcad支持迭代求解、边界值设置、条件判断，非常适合多种数学建模需求。
4、逻辑结构与文档层级管理
为增强模型结构性，Mathcad支持使用区域分隔、标题、文本说明来构建文档结构。复杂模型可拆分成多个模块，便于调试、复用与版本维护。
二、如何用Mathcad制作数据可视化
除了数值计算外，Mathcad的数据可视化能力也十分出色，涵盖了基本的二维图、三维图、参数变化图乃至动态交互图形，可有效辅助建模结果的解读与呈现。
1、二维函数图绘制

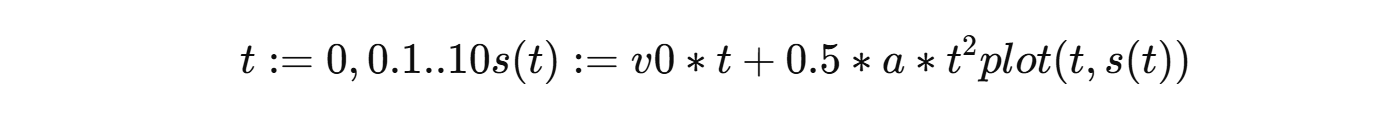

最常见的是`X-Y Plot`，如绘制函数位移随时间变化：
点击插入图表工具，自动生成图像，支持坐标轴单位、样式、图例设置。
2、三维图与曲面图绘制

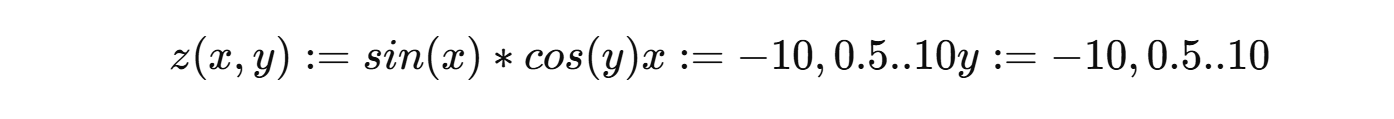

对于两个变量控制的响应关系，可使用`Surface Plot`：
生成的曲面图可旋转、缩放，适合展示复杂函数响应、热场、力场分布等情况。
3、滑块与参数图表联动
Mathcad支持设置交互式控件，如滑块或下拉菜单，用于调整某一参数值并实时更新图形。适合用于灵敏度分析、控制系统响应分析等。
4、实测数据导入与可视化
可用`READPRN`、`READCSV`等函数导入实验数据文件。绘图可直接使用导入的列向量：
此方式非常适用于材料测试、信号采集、温度传感器等实验场景下的数据展示。
5、图表格式自定义与注释添加
用户可手动设置图表中各元素样式：如线条粗细、颜色、数据点形状，或添加箭头、文字说明，提升图表展示的专业性和表达力。
三、Mathcad建模与图形化在工程实践中的融合应用
结合“如何用Mathcad创建数学模型如何用Mathcad制作数据可视化”的两个核心功能，Mathcad已成为众多工程场景中的实用工具。下面以几个典型应用说明其整合优势：
1、结构力学仿真分析
在梁弯曲分析中，可定义横截面惯性矩、材料弹性模量等参数，通过Euler-Bernoulli公式建模出挠度公式，再生成图像分析不同载荷作用下的最大挠度位置，实现直观的结构可靠性判断。
2、热传导模型与温度场分析
通过建立热传导微分方程模型，定义边界条件后使用ODESolve进行数值求解，并通过三维热力图展示温度分布，使分析过程更具说服力，广泛用于热交换器、绝热材料研究等领域。
3、控制系统动态响应分析

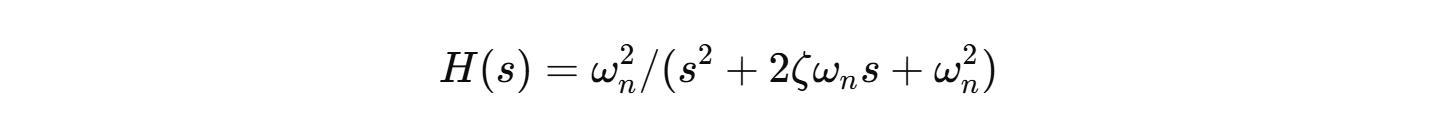

对于二阶系统如：
可构建状态空间表达，求解系统响应函数，并以曲线图展示单位阶跃响应与阻尼变化关系，是自动控制课程与工业控制项目的常见应用。
4、经济模型与数据预测
在金融或经济学建模中，用户可通过函数表达复利增长、风险预测或货币时间价值模型，结合历史数据做曲线拟合与趋势外推，并通过动态图展示预测区间，提高可读性与决策依据的严谨性。
通过以上案例可以看出，Mathcad不仅是一个建模工具，更是一个集数学表达、符号计算、数据管理与可视化于一体的工程应用平台。它有效地打破了“建模在纸上、绘图在Excel、求解靠编程”的割裂方式，实现了从输入到输出的统一流程，大幅提升工作效率与成果表达力。
总结
全面掌握如何用Mathcad创建数学模型如何用，Mathcad制作数据可视化的技能，不仅能帮助你提升工程建模效率，还能让你的分析报告更具逻辑性与表达力。无论是科研仿真、教学演示，还是产品设计分析，Mathcad都提供了完整的解决方案。其优势在于将复杂的计算与表达集成于一个平台中，使得工程人员更专注于模型本身而非编程细节，是现代工程计算不可或缺的重要工具。
